Тонарм проигрывателя: устройство и правильная настройка

Ниже — как устроен тонарм, какие бывают типы, как настроить его пошагово обычными инструментами и как подобрать к нему головку. Если проигрыватель достался от родителей или с Авито, начните с раздела о диагностике старого тонарма: настраивать изношенную механику бессмысленно.

Что делает тонарм и почему от него зависит звук

Канавка пластинки — это микроскопический рельеф, амплитуда модуляции в ней измеряется микронами. Игла должна идти по ней с правильной силой, под правильными углами и без лишних колебаний. Всё это обеспечивает тонарм.

Если тонарм настроен неверно, игла давит на стенки канавки неравномерно или идёт под углом. Итог — искажения (особенно на последних дорожках стороны), сдвиг стереобаланса, срывы иглы на громких фрагментах и ускоренный износ. Поэтому дорогая головка на плохо настроенном или изношенном тонарме часто звучит хуже недорогой, но выставленной аккуратно.

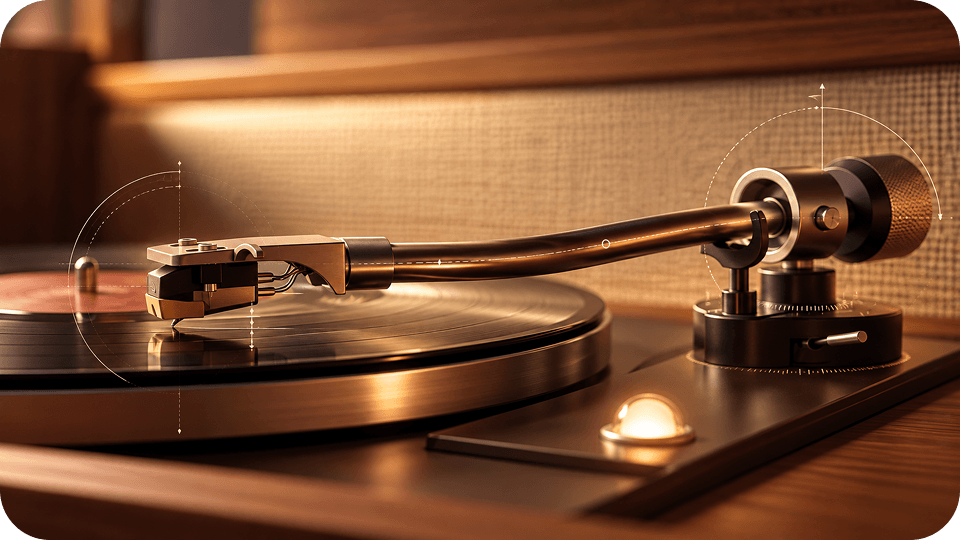

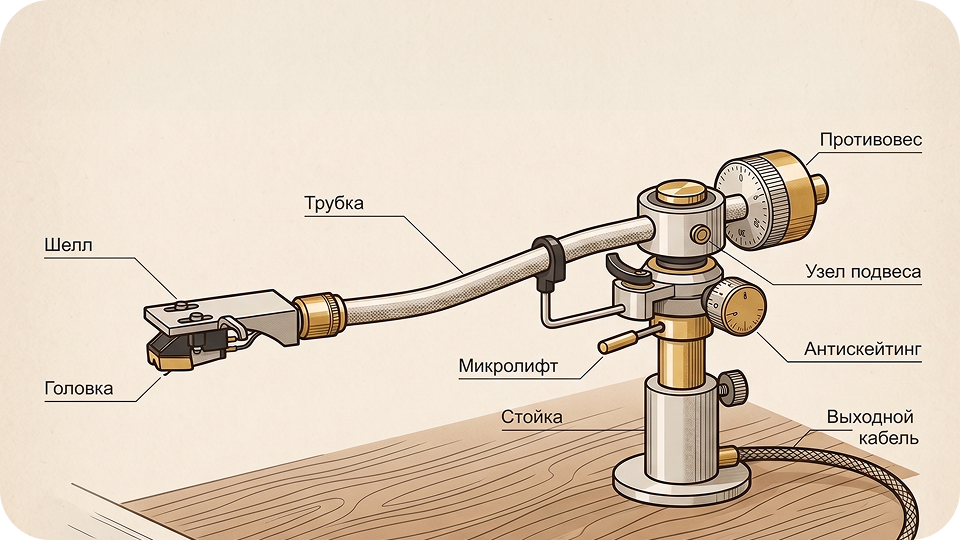

Устройство тонарма

Трубка. Несущая часть, внутри проходят тонкие провода от головки к выходным разъёмам. Делают её из алюминия, углеволокна, магния, иногда из дерева. Материал и форма определяют жёсткость, массу и резонансы трубки. Трещины и вмятины — повод менять трубку. Если звук пропадает в одном канале или трещит при лёгком покачивании трубки, скорее всего, повреждена внутренняя проводка или окислились контакты.

Шелл (держатель головки). Площадка на конце трубки, к которой крепится головка. Бывает съёмным и несъёмным. Съёмный шелл чаще всего использует стандартный байонетный разъём SME с четырьмя контактами: удобно держать несколько головок и менять их за минуту. Несъёмный шелл — это минус один стык в конструкции, выше жёсткость. Так сделано, например, у Rega.

Противовес. Груз на заднем конце трубки. Он уравновешивает трубку, а смещение его вперёд задаёт прижимную силу. У некоторых моделей (например, у Rega RB330) прижимная сила задаётся отдельной пружиной с градуированной шкалой, а противовес служит только для балансировки.

Узел подвеса (подшипники). Позволяет трубке свободно двигаться по горизонтали — к центру пластинки — и по вертикали, следуя за её короблением. Трение и люфты здесь недопустимы: люфт даёт размытый звук, трение мешает игле свободно идти по канавке. Варианты подвеса — ниже, в разделе о типах.

Антискейтинг. Компенсирует скатывающую силу — она возникает при проигрывании и тянет тонарм к центру пластинки. Реализуют по-разному: грузик на нити, пружина, магнит.

Микролифт. Рычаг с демпфером на силиконовом масле: плавно опускает и поднимает трубку. Если масло загустело или вытекло, игла падает на пластинку рывком — это риск для иглы и кантилевера.

Стойка. Крепит всю конструкцию к деке проигрывателя. От её жёсткости зависит, сколько вибраций от корпуса и пола дойдёт до иглы. У многих моделей высота стойки регулируется — через неё выставляют VTA.

Кабель тонарма. Соединяет тонарм с фонокорректором. Для ММ-головок важна его ёмкость: производитель головки обычно указывает рекомендуемую суммарную ёмкость нагрузки (часто 100–200 пФ). Слишком длинный кабель с высокой ёмкостью заметно меняет звучание верхних частот.

По форме трубки: прямой, S-образный, J-образный

Поворотный тонарм вращается вокруг оси, и игла идёт по дуге, а не по радиусу пластинки, как резец при нарезке. Отсюда неизбежная погрешность угла трекинга. Чтобы её уменьшить, головку разворачивают относительно линии «ось — игла» на угол офсета — у 9-дюймовых моделей это около 22–24°.

Форма трубки — лишь способ этот угол реализовать:

• Прямой тонарм — офсет заложен в угол крепления шелла или головки. Меньше изгибов — выше жёсткость и проще конструкция. Пример — Rega.
• S-образный — офсет получается за счёт двойного изгиба трубки, а вся конструкция остаётся сбалансированной относительно продольной оси. Классический пример — SME 3009 и 3012. Такую форму имеют многие японские и советские модели.
• J-образный — один изгиб ближе к шеллу. Встречается реже, в основном у винтажных моделей.

Важно: при одинаковой эффективной длине и правильной юстировке погрешность трекинга у прямого и S-образного тонарма одинакова. Реально на неё влияет длина: 12-дюймовый рычаг даёт меньшую погрешность, чем 9-дюймовый, но он тяжелее и требует большей деки.

По типу подвеса

• Карданный (gimbal) — две пары подшипников: одна для горизонтального движения, вторая — для вертикального. Самый распространённый вариант (Rega, Pro-Ject, Audio-Technica и большинство серийных моделей). Стабилен, прост в настройке.
• Однотопорный (unipivot) — трубка опирается на одну точку-иглу. Минимальное трение и нет люфта в подшипниках, но трубка может покачиваться вокруг продольной оси, поэтому азимут здесь выставляется и контролируется отдельно. Примеры — VPI JMW, Graham, Hadcock.
• Ножевой — вертикальное движение обеспечивают ножевые опоры. Так были устроены, в частности, классические SME 3009 и 3012 ранних серий.

Тангенциальные тонармы

Тангенциальный тонарм перемещает головку строго по радиусу пластинки, как резец при нарезке, поэтому погрешности угла трекинга у него нет. Скатывающей силы тоже нет, антискейтинг не нужен.

Существует два основных подхода:

• С сервоприводом — каретку двигает мотор по сигналу датчика отклонения. Так сделаны многие серийные проигрыватели 70–80-х: Technics SL-10 и SL-7, Bang & Olufsen Beogram, Revox B790/B791. На вторичном рынке они доступны, но обслуживать их сложнее из-за электроники и механики привода.
• На воздушной подушке — каретка скользит по трубке с воздушным подшипником, воздух подаёт внешний компрессор. Это High End-решения: Clearaudio TT2/TT5, Kuzma Airline, Eminent Technology. Дорого, требовательно к установке и обслуживанию.

Как определить тип тонарма на своём проигрывателе

Посмотрите на трубку сверху. Прямая линия от стойки до головки — прямой. Два изгиба, как у буквы S, — S-образный. Один изгиб у шелла — J-образный. Если головка движется по направляющей над пластинкой, а не вращается вокруг стойки, — тангенциальный. Тип подвеса проще всего узнать по документации или по названию модели.

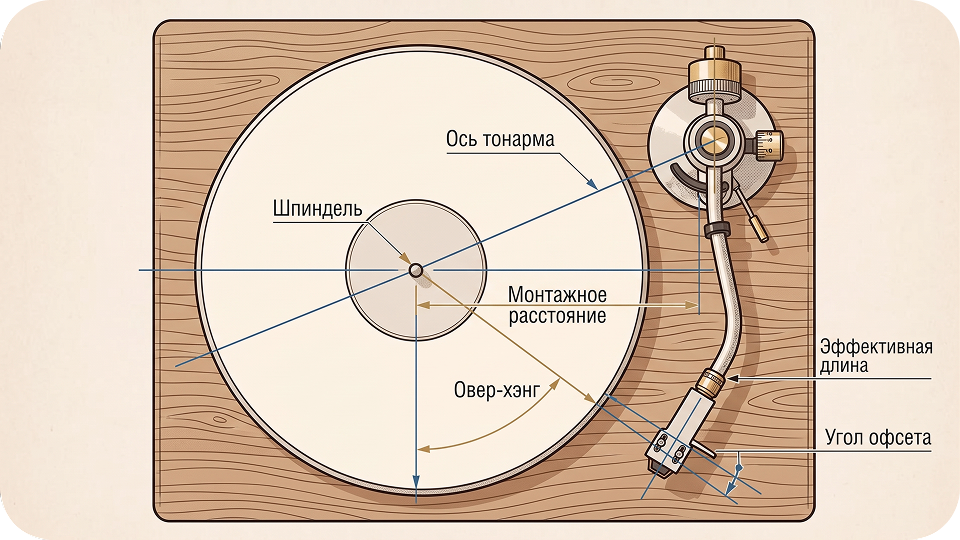

Геометрия поворотного тонарма: главное перед настройкой

Без этих четырёх понятий юстировку не понять:

• Эффективная длина — расстояние от оси вращения тонарма до кончика иглы. У 9-дюймовых моделей это примерно 222–240 мм, у 12-дюймовых — около 300–310 мм.
• Монтажное расстояние — от оси вращения тонарма до центра шпинделя. Задаётся при установке на деку.
• Овер-хэнг — на сколько игла заходит за центр шпинделя, если провести над ним иглу. Равен разнице эффективной длины и монтажного расстояния, у 9-дюймовых моделей обычно 15–19 мм.
• Угол офсета — разворот головки относительно линии «ось тонарма — игла».

При правильных овер-хэнге и офсете игла стоит строго по касательной к канавке в двух точках пластинки — нулевых точках. Между ними и за ними погрешность небольшая. Где именно расположены эти точки, определяет выбранная геометрия юстировки:

Если не знаете, что выбрать, берите Baerwald. Если на ваших пластинках много громкой музыки ближе к концу стороны (классика, где финалы в конце), имеет смысл попробовать Stevenson.

Что понадобится для настройки

• Электронные весы для иглы с шагом 0,01 г. Шкала на противовесе, особенно на старых проигрывателях, может ошибаться на десятые доли грамма.
• Протрактор (шаблон для юстировки). Бумажный — бесплатно, распечатывается в масштабе 100% (проверьте линейкой контрольный отрезок). Для ориентира — генератор протракторов на сайте Vinyl Engine. Двухточечный протрактор подходит для любого тонарма; дуговой (arc) точнее, но должен соответствовать монтажному расстоянию вашей модели.
• Небольшая отвёртка под винты головки и шестигранник, если высота стойки регулируется.
• Пузырьковый уровень — проигрыватель должен стоять горизонтально.
• Маленькое зеркальце — для проверки азимута.
• Тестовая пластинка (по желанию, для точной настройки): Hi-Fi News Analogue Test LP, тестовые пластинки Ortofon или Clearaudio.
• Лупа и хорошее освещение — чтобы видеть кончик иглы.

Настройка тонарма пошагово

Порядок важен: каждый следующий шаг опирается на предыдущий. Перед началом выставьте проигрыватель по уровню и снимите защитный колпачок с иглы.

Шаг 1. Установка головки

Закрепите головку в шелле, не затягивая винты до конца — дальше её нужно будет двигать при юстировке. Подключите провода по стандартной маркировке:

Контакты надевайте пинцетом, без усилия, — штырьки головки легко погнуть. Если на них окислы, протрите изопропиловым спиртом.

Шаг 2. Нулевой баланс

Выставьте антискейтинг на ноль, опустите микролифт, освободите тонарм от фиксатора. Вращайте противовес, пока трубка не зависнет горизонтально, не опускаясь к пластинке и не поднимаясь. Придерживайте трубку, чтобы игла не ударилась о диск. Сбалансированная трубка должна свободно, без заеданий «плавать» от лёгкого прикосновения — это заодно проверка подшипников.

Шаг 3. Прижимная сила

Рекомендуемый диапазон указан в паспорте головки: у большинства ММ-головок это 1,5–2,5 г, у винтажных высокоподатливых — бывает 0,75–1,25 г, у некоторых MC — до 2,5–3 г.

Если шкала на противовесе есть, поставьте её на ноль (не сдвигая сам противовес), затем вращайте противовес целиком на нужное значение. После этого обязательно проверьте весами — платформа весов должна быть на высоте поверхности пластинки.

Ставьте значение в середину или в верхнюю половину рекомендованного диапазона. Слишком лёгкий прижим опаснее тяжёлого: игла начинает срываться на громких фрагментах и повреждает стенки канавки. Избыточный прижим ускоряет износ иглы и делает звук более глухим и тяжёлым.

Шаг 4. Юстировка по протрактору: овер-хэнг и офсет

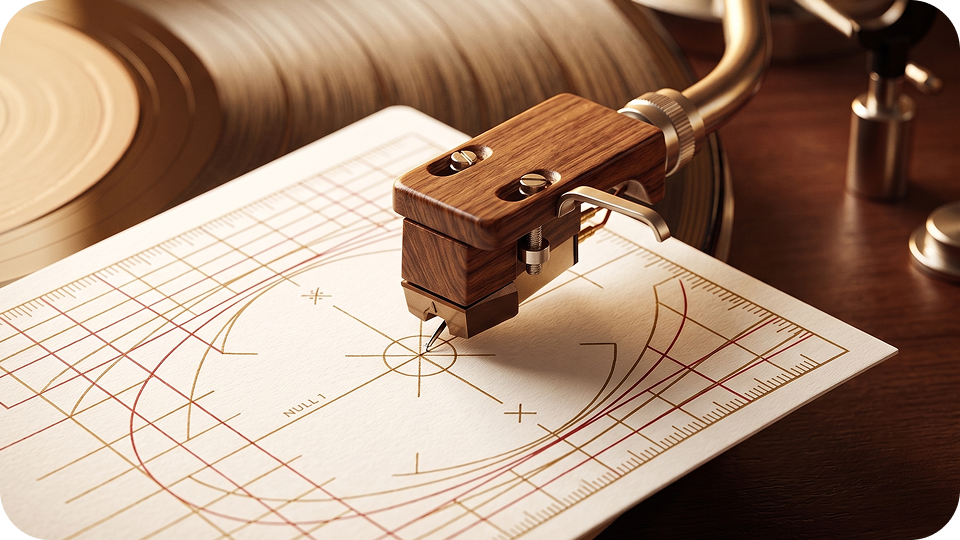

Положите протрактор на шпиндель. Опустите иглу в ближнюю нулевую точку (Иллюстрация 3). Сдвигая головку вдоль прорезей шелла, добейтесь, чтобы игла попадала точно в точку. Затем разверните головку так, чтобы её корпус (или кантилевер — это точнее) был параллелен линиям сетки. Повторите для второй нулевой точки. Обычно нужно 2–3 прохода, пока обе точки не совпадут одновременно. После этого аккуратно затяните винты и проверьте ещё раз.

Если игла не попадает в обе точки ни при каком положении головки, проблема не в головке: скорее всего, тонарм установлен на неверном монтажном расстоянии или выбран протрактор под другую длину тонарма.

Шаг 5. Антискейтинг

Начальная настройка — значение на шкале, равное прижимной силе (например, 2 г прижима — 2 на шкале антискейтинга). Часто это и есть рабочая точка, но шкалы бывают неточными.

Точнее — на слух по тестовой пластинке с дорожками проверки трекинга. Слушайте дорожку с высоким уровнем записи:

• искажения и «хрип» в правом канале — антискейтинга недостаточно;
• искажения в левом канале — антискейтинг избыточен.

Проверять антискейтинг на гладкой пластинке без канавок не стоит: трение на гладкой поверхности иное, чем в канавке, и результат получается неверным.

Шаг 6. VTA и угол атаки иглы (SRA)

VTA — угол тонарма относительно пластинки, SRA — угол, под которым игла стоит в канавке (для современных резцов он около 92°). На слух влияет именно SRA, а VTA — способ его выставить.

Начальная точка — трубка параллельна пластинке при опущенной на неё игле. Дальше — на слух, небольшими шагами:

• поднять ось тонарма (задняя часть выше) — звук становится ярче и суше;
• опустить — теплее, с более полным басом, но с менее чёткой атакой.

Нужно ли перестраивать VTA под толстые 180-граммовые пластинки? Они толще обычных лишь на доли миллиметра, для 9-дюймового тонарма это изменение угла в десятые доли градуса. Большинство слушателей VTA под каждую пластинку не меняют.

Шаг 7. Азимут

Азимут — наклон головки вбок, если смотреть спереди. Игла должна стоять строго перпендикулярно пластинке, иначе растёт переходное затухание между каналами и искажения.

Быстрая проверка: положите зеркальце на диск, опустите на него иглу и посмотрите спереди: головка и её отражение должны образовывать ровную вертикальную линию. Точная проверка — тестовая пластинка с дорожками «только левый» и «только правый» каналы и мультиметр: добивайтесь одинакового проникновения сигнала в соседний канал.

Регулируется азимут поворотом съёмного шелла, наклоном трубки (у ряда моделей) или тонкой прокладкой под одну сторону головки. У многих бюджетных моделей регулировки азимута нет — это нормально, если головка изначально стоит ровно.

Шаг 8. Контрольное прослушивание

Поставьте знакомую пластинку, начните с последнего трека стороны — именно там ошибки юстировки слышны сильнее всего. Проверьте центр стереокартины (голос должен быть посередине), чистоту шипящих, отсутствие хрипа на громких местах.

Вся настройка с нуля занимает 30–60 минут. Если меняете головку — повторите все шаги, начиная с первого.

Совместимость тонарма и головки

Даже идеальная настройка не поможет, если головка не подходит к тонарму. Совместимость определяют два параметра: эффективная масса тонарма и податливость иглы.

Эффективная масса тонарма

Это не вес всей конструкции, а приведённая масса, которую «чувствует» игла при движении. Указывается в паспорте без учёта головки. У съёмного шелла проверьте, включён ли он в паспортное значение, — обычно да, но не всегда.

• лёгкие тонармы — до 10 г;
• средние — 10–20 г (к ним относится большинство современных);
• тяжёлые — более 20 г.

Податливость (compliance) головки

Показывает, насколько легко отклоняется игла в подвесе. Измеряется в cu (10⁻⁶ см/дин). Для расчёта нужна податливость на частоте 10 Гц. Многие японские производители указывают её на 100 Гц — это значение ниже. Грубый пересчёт — умножить на 1,5–2, но точнее взять значение из базы на Vinyl Engine или из обзоров.

• низкая — до 12 cu (многие MC-головки): подходят для тяжёлых;
• средняя — 12–25 cu (большинство современных ММ): для средних;
• высокая — более 25 cu (многие винтажные ММ): для лёгких.

Резонанс: как проверить пару за минуту

Тонарм с головкой образуют колебательную систему. Её резонансная частота:

f = 159 / √(M × C)

где M — эффективная масса тонарма + масса головки + крепёж (около 1 г), в граммах; C — податливость на 10 Гц в cu.

Рабочий диапазон — 8–12 Гц.

• Ниже 8 Гц — система реагирует на коробление пластинки и вибрации пола: игла «плывёт», диффузоры низкочастотных динамиков колышутся, возможны срывы.
• Выше 12 Гц — резонанс приближается к звуковому диапазону: бас окрашивается, система чувствительнее к вибрациям от колонок.

Резонансная частота при массе головки 7 г и крепеже 1 г, Гц:

Высокоподатливая ММ на тяжёлом тонарме. Головка массой 6,5 г с податливостью 25 cu на тонарме 25 г: M = 25 + 6,5 + 1 = 32,5 г; f = 159 / √(32,5 × 25) ≈ 5,6 Гц. Слишком низко — на покоробленных пластинках игла будет «плавать». Та же головка на лёгком рычаге 8 г даёт ≈ 8,1 Гц — в норме.

Низкоподатливая MC на тяжёлом тонарме. Классическая Denon DL-103 весит 8,5 г, её податливость около 5 cu на 100 Гц — порядка 10 cu на 10 Гц. На тонарме 25 г резонанс ≈ 8,6 Гц — хорошее сочетание. На лёгком рычаге 8 г — около 12 Гц, на верхней границе.

Старый проигрыватель: диагностика тонарма

Прежде чем настраивать проигрыватель, который долго стоял без дела, проверьте механику. Смазка за десятилетия высыхает, контакты окисляются, демпфер микролифта теряет масло. Это касается и советских проигрывателей высокого класса — «Электроника Б1-01», «Корвет-038», «Арктур-006» и других: тонармы у них вполне достойные, но почти всегда требуют ревизии.

Что проверить:

1. Люфт подшипников. Поднимите трубку лифтом, возьмите трубку у самой стойки и аккуратно покачайте вверх-вниз и в стороны. Щелчки и ощутимая свобода — подшипники изношены или ослаблены.
2. Свободу хода. Сбалансируйте трубку в ноль (шаг 2) и легко подтолкните: он должен двигаться плавно, без заеданий и без возврата в одно положение.
3. Противовес. Должен вращаться по резьбе без усилия и не болтаться.
4. Контакты шелла и проводку. Покачайте трубку во время воспроизведения: треск или пропадание канала — окислы или повреждённый провод.
5. Микролифт. Тонарм должен опускаться за 2–3 секунды плавно, без рывка.
6. Антискейтинг. Механизм должен работать по всей шкале: у грузиков рвутся нити, пружины теряют упругость.

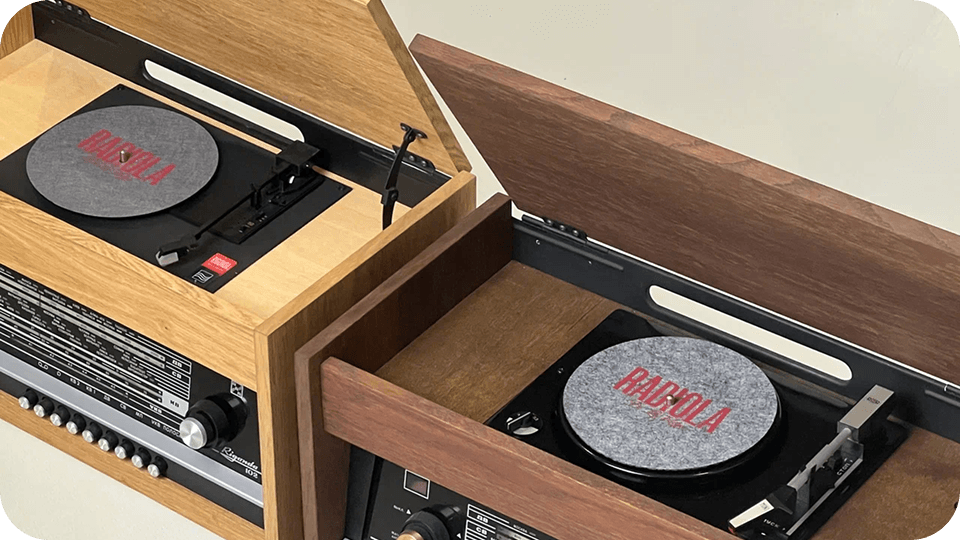

Тонарм в радиоле: в чём особенность

Радиола — это проигрыватель, радиоприёмник, усилитель и акустика в одном корпусе. Для тонарма это непростые условия: игла находится в нескольких десятках сантиметров от динамиков, и любые вибрации корпуса доходят до неё.

Винтажные радиолы

В советских радиолах — «Ригонда», «Симфония», «Урал» и других — стояли простые электропроигрывающие устройства (ЭПУ) с пьезокерамическими головками. Прижимная сила таких головок обычно в несколько раз выше, чем у современных ММ, регулировок минимум: антискейтинга чаще всего нет, противовес либо фиксированный, либо заменён пружиной. У многих головок поворотная игла с двумя остриями — для долгоиграющих и 78-оборотных пластинок.

Что это значит на практике:

• осмотрите иглу под лупой, прежде чем ставить пластинку. Изношенная игла в старой головке портит винил быстрее любой ошибки настройки;
• ценные пластинки на винтажной радиоле без замены иглы или головки лучше не слушать;
• при реставрации ЭПУ часто заменяют современным проигрывателем с регулируемым тонармом — тогда подходит вся настройка из этой статьи.

Современные радиолы

Современные радиолы в ретро-корпусе собирают на базе полноценного проигрывателя: с противовесом, регулировкой прижимной силы и антискейтинга. Внешне это классическая радиола, а внутри — техника, которую можно настроить так же точно, как отдельную вертушку. Поэтому тем, кто хочет слушать винил на радиоле без реставрации и поиска запчастей, проще сразу купить радиолу в ретро-корпусе с современным проигрывателем внутри.

Тонарм в такой радиоле настраивается по шагам, описанным выше, но с тремя оговорками.

1. Уровень выставляйте по диску проигрывателя, а не по крышке или корпусу радиолы: деку внутри могли установить с небольшим наклоном.
2. Проверьте акустическую обратную связь. Опустите иглу на неподвижную пластинку, выставьте привычную громкость и легко постучите по корпусу. Если в динамиках нарастает гул, проигрывателю нужна развязка от корпуса — демпфирующие опоры или мягкий подвес.
3. Подбирайте головку с запасом по резонансу. В одном корпусе с динамиками система с резонансом ниже 8 Гц раскачивается сильнее, чем в отдельном проигрывателе. Лучше держаться середины диапазона — 9–11 Гц.

Частые ошибки при настройке

1. Балансировка с включённым антискейтингом или с надетым колпачком иглы.
2. Прижимная сила только по шкале противовеса, без проверки весами.
3. Слишком лёгкий прижим «чтобы беречь пластинки» — на деле это вредит им больше.
4. Настройка антискейтинга на гладкой пластинке без канавок.
5. Протрактор распечатан не в масштабе 100%.
6. Выставлен только овер-хэнг, а офсет (разворот головки) не проверен.
7. Дуговой протрактор под другое монтажное расстояние.
8. Винты головки не затянуты после юстировки — головка смещается.
9. После смены головки не повторена вся настройка.
10. Не пересчитан резонанс при установке новой головки.
11. Масса съёмного шелла учтена дважды — или не учтена вовсе.
12. Перепутаны провода каналов или фазы: пропадает центр стереокартины, в моно-режиме исчезает бас.
13. Проигрыватель стоит не по уровню.
14. Меняют несколько параметров сразу — и не понимают, какой из них повлиял на звук.

Часто задаваемые вопросы

Коротко: что сделать в первую очередь

• Если вы новичок: выставьте нулевой баланс, прижимную силу по весам и антискейтинг по шкале. Это 15 минут и основная часть результата. Юстировку по протрактору сделайте следом — это единственный способ убрать искажения на последних дорожках.
• Если вы меняете головку: до покупки посчитайте резонанс для вашего тонарма, после установки пройдите все восемь шагов настройки.
• Если проигрыватель старый: сначала диагностика и ревизия механики, потом настройка, и только потом апгрейд головки.
